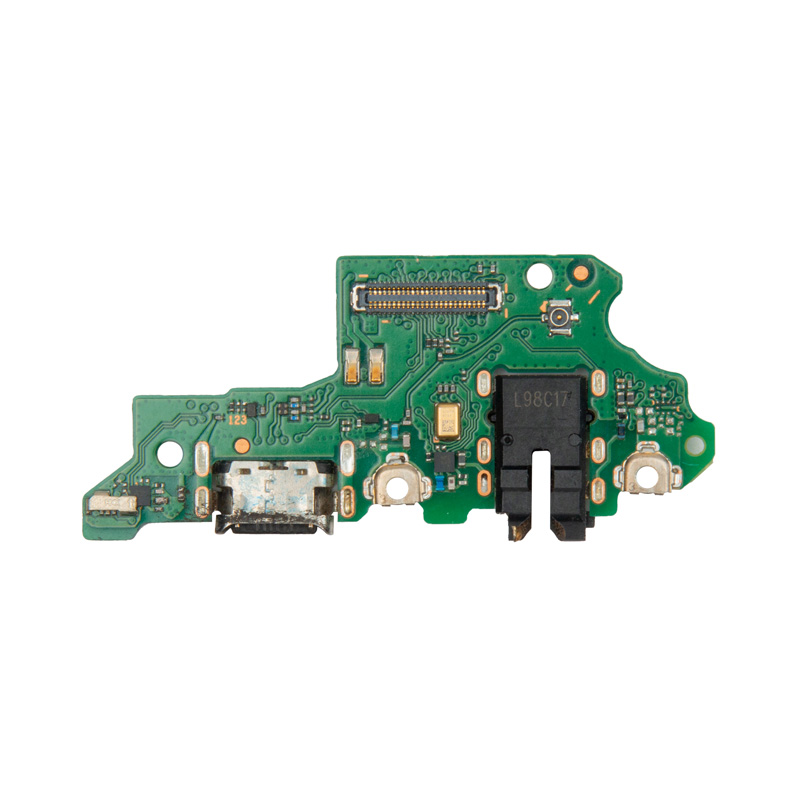

بررسی برد شارژ هواوی HUAWEI Y9 Prime 2019 / Y9S / Y9X

برد شارژ هواوی مدل‌های Y9 Prime 2019، Y9S و Y9X یکی از قطعات کلیدی در ساختار این گوشی‌هاست که وظیفه‌ی مدیریت فرآیند شارژ باتری و ارتباط بین درگاه USB با دیگر اجزای الکترونیکی گوشی را بر عهده دارد. این قطعه معمولاً در بخش پایینی گوشی تعبیه می‌شود و شامل درگاه Type-C یا Micro USB (بسته به مدل)، میکروفون مکالمه، آی‌سی شارژ، و برخی خازن‌ها و مقاومت‌های ظریف است. نقش اصلی برد شارژ، انتقال جریان به باتری و مدیریت ولتاژ ورودی از شارژر است تا از آسیب به مدار اصلی جلوگیری شود.

یکی از ویژگی‌های مهم برد شارژ این مدل‌ها، طراحی مشترک آن برای سه گوشی مختلف است. هواوی در این سه مدل از طراحی مشابهی در بخش زیرین و کانکتورهای برد استفاده کرده که باعث می‌شود یک نوع برد شارژ برای هر سه دستگاه مناسب باشد. این موضوع فرآیند تعمیر و تعویض قطعه را برای تعمیرکاران ساده‌تر کرده و هزینه‌های نگهداری کاربران را کاهش داده است. با این حال، هنگام خرید برد شارژ جایگزین، توجه به اورجینال بودن آن ضروری است.

برد شارژ Y9 Prime 2019 / Y9S / Y9X معمولاً از طریق یک فلت به برد اصلی متصل می‌شود. این اتصال، علاوه بر انتقال داده‌های شارژ و میکروفون، رابطی برای هماهنگی مدارهای جانبی نیز هست. اگر این فلت دچار پارگی یا قطعی شود، ممکن است شارژر شناخته نشود یا میکروفون عملکرد صحیحی نداشته باشد. بنابراین در هنگام تعمیر، بررسی سالم بودن این مسیر ارتباطی بسیار مهم است.

یکی از رایج‌ترین مشکلاتی که به برد شارژ مربوط می‌شود، عدم شارژ شدن گوشی یا شارژ شدن به‌صورت متناوب است. در بسیاری از موارد، این ایراد ناشی از آسیب فیزیکی به سوکت شارژ یا خرابی آی‌سی مدیریت برق روی برد شارژ است. گاهی نیز رطوبت یا نوسانات برقی باعث آسیب به این برد می‌شود. تعویض برد شارژ معمولاً سریع و مقرون‌به‌صرفه است و نیاز به تعویض کامل گوشی یا باتری ندارد.
